Точність ЧПК-верстата залежить від приводу. Правильний вибір двигуна — це різниця між якісним виробом та браком.

Сервоприводи проти крокових двигунів

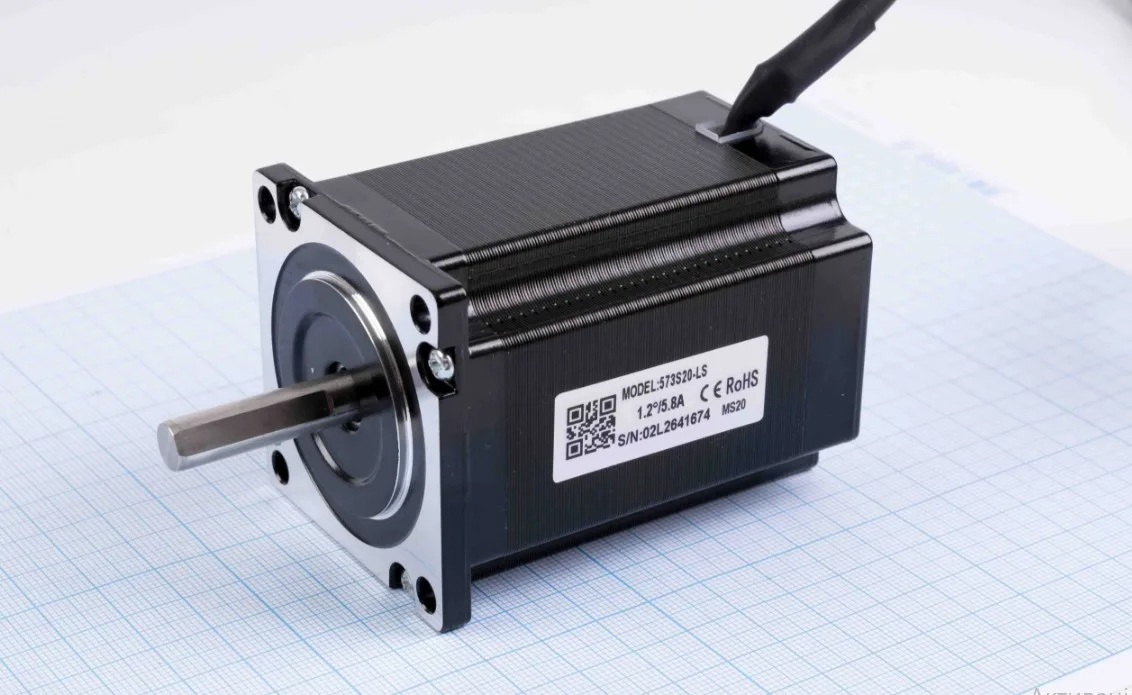

Крокові двигуни — бюджетний варіант без зворотного зв’язку. Будь-який опір чи інерція призводять до пропуску кроків і псування деталі.

Сервоприводи працюють у замкненому циклі. Енкодер постійно відстежує положення вала: якщо виникає помилка, драйвер миттєво її коригує або зупиняє роботу, рятуючи заготовку.

Прискорення (G) важливіше за швидкість

Висока швидкість холостого ходу — маркетинг. Продуктивність визначає прискорення:

  • 0.5G (низьке): призводить до перегріву на кутах, оплавлення країв та деформації металу.
  • 1.5G – 2.5G (високе): дозволяє різати складні траєкторії без втрати темпу, що критично для металу до 3 мм.

Механіка та жорсткість

Двигун вимагає надійної передачі зусилля:

  1. Шестерня-рейка: стандарт для великих столів. Обов’язково косозубі рейки для плавності та мінімального шуму.
  2. ШВП (Кульково-гвинтова передача): для прецизійних верстатів малого формату або осі Z.

Станина обов’язково має пройти термообробку («відпуск» у печі), інакше через вібрації серводвигунів геометрія станка втратить точність уже за пів року.

Редуктори та керування

Планетарні редуктори збільшують крутний момент, але повинні мати кутовий люфт не більше 3 arcmin, щоб уникнути «сходинок» на контурах.

Якісний контролер (як CypCut) використовує алгоритми Look-ahead, аналізуючи траєкторію наперед, щоб плавно гальмувати перед кутами.

Чек-лист вибору:

  • Двигун: Тільки сервоприводи (Yaskawa, Panasonic, Delta). Крокові — лише для граверів до 100 Вт.
  • Потужність: Від 850 Вт до 1.5 кВт для порталу вагою 500 кг.
  • Редуктори: Тільки прецизійні планетарні (Shimpo, Neugart).
  • Зворотний зв’язок: Енкодери від 20 біт.

Пам’ятайте: точність — це здатність верстата видавати стабільний результат протягом років експлуатації. Без сервоприводів та жорсткої станини верстат залишається дорогою іграшкою.
