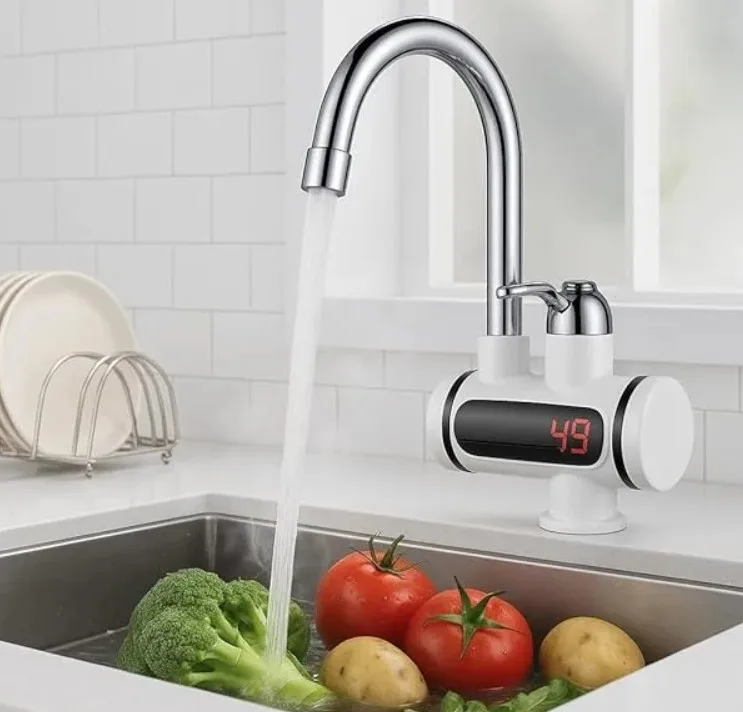

Перехід від звичайних накопичувальних бойлерів до проточних систем вимагає точних розрахунків. Будь-який електричний кран з підігрівом — це потужний пристрій, що миттєво передає теплову енергію потоку води. Помилка в оцінці потужності, перетині кабелю або гідравлічній обв’язці призводить або до ефекту «холодної води» взимку, або до критичного перевантаження електромережі. Ось базові технічні нюанси, які необхідно врахувати перед монтажем.
Як вибрати проточний водонагрівач: головні технічні критерії
Принцип миттєвого нагріву: ТЕН чи спіраль?
Ефективність теплопередачі залежить від конструкції нагрівального елемента. Зазвичай використовують дві принципово різні технології:
- ТЕН (трубчастий електронагрівач): Резистивна нитка прихована всередині трубки (найчастіше це мідна колба або сталь), простір між якими заповнений діелектриком (периклазом). ТЕН надійний, але має теплову інерційність. Після закриття крана масивний метал продовжує віддавати тепло, що провокує локальне закипання рідини та утворення накипу на поверхні.
- Спіральний нагрівач (технологія Bare wire / IES): Неізольована спіраль контактує безпосередньо з водою всередині полімерних каналів. Нагрів відбувається миттєво. Завдяки високочастотним мікровібраціям спіралі під час проходження змінного струму, накип механічно скидається. Це ідеальний нагрівач проточної води для регіонів із високою жорсткістю.
Напірні та безнапірні моделі: принципова різниця в експлуатації
Вибір типу приладу безпосередньо залежить від особливостей вашої водопровідної мережі:
- Безнапірний: Спроєктований виключно для однієї точки водорозбору. Внутрішня колба не розрахована на постійний тиск магістралі. Запірна арматура завжди стоїть перед входом у прилад. Саме тому класичний кран водонагрівач або спеціалізована душова лійка постачаються в комплекті, і замінювати їх на стандартні змішувачі заборонено.
- Напірний: Інтегрується в систему гарячого водопостачання і перебуває під постійним магістральним тиском (часто до 10 бар). Один такий водонагрівач проточний (потужністю від 11 кВт) здатний паралельно обслуговувати кухню, умивальник та душову кабіну.
Електричний чек-лист: чи витримає ваша мережа?
Розрахунок потужності (кВт) та фазності (220В vs 380В)
Фізику обдурити неможливо: висока питома теплоємність води вимагає колоссальних обсягів енергії для її миттєвого нагріву.
- Однофазна мережа (220В): Лімітує потужність приладів у діапазоні 3,5–8 кВт. Цієї потужності достатньо, щоб живити нагрівач води на кран або забезпечити комфортне миття посуду.
- Трифазна мережа (380В / 400В): Відкриває доступ до повнорозмірних теплових станцій потужністю 11–27 кВт. Це єдиний варіант для мультиточкового підключення та повноцінного використання тропічного душу.
Вимоги до електропроводки: перетин кабелю та матеріал жили
Категорично заборонено використовувати алюмінієві дроти. Тільки мідь. Перетин кабелю підбирається строго під номінальний струм. Для приладу на 5–6 кВт (220В) потрібен кабель мінімум 3×4 мм², для 8 кВт — 3×6 мм². Трифазні моделі на 21 кВт вимагають кабелю 4×6 мм² або 5×6 мм². Підключення через звичайну штепсельну розетку допускається лише для мікро-моделей до 3,5 кВт — усе інше вимагає стаціонарного клемного з’єднання.
Захисна автоматика: вибір ПЗВ (УЗО) та диференційного автомата
Лінія живлення повинна мати індивідуальний автоматичний вимикач для захисту від струмів короткого замикання. Для захисту людини від ураження струмом встановлюється ПЗВ (УЗО) зі струмом витоку не більше 30 мА. Оптимальним інженерним рішенням є встановлення комбінованого пристрою — дифавтомата, який виконує обидві функції.
Важливість контуру заземлення для безпечної роботи
Будь-який електричний проточний пристрій працює у вологому середовищі, де опір тіла людини падає. Експлуатація без надійного заземлення є критичним порушенням. Також враховуйте зонування: для монтажу безпосередньо в душовій зоні прилад повинен мати клас захисту IP25 (захист від прямих струменів води).
Гідравлічні параметри: труби, тиск та вузли підключення
Мінімальний робочий тиск та захист від гідроударів
Для активації датчика протоку необхідний мінімальний стартовий тиск у системі (зазвичай від 0,1 МПа або 1 бар). Якщо статичний тиск магістралі регулярно перевищує 6 бар, або присутній ризик гідроударів, на вузол вводу обов’язково встановлюється редуктор тиску. Для напірних систем також передбачається група безпеки.
Матеріали підводки: гнучкі шланги чи жорстке з’єднання труб?
Вузол підключення має бути максимально надійним. Для напірних приладів рекомендовано використовувати жорстке з’єднання (мідь, зшитий поліетилен, поліпропілен) або гофровані труби з нержавіючої сталі. Обов’язково встановлюється запірна арматура на вході та виході (крім безнапірних систем), а також зворотний клапан для запобігання відтоку нагрітої води назад у магістраль.
Вплив аераторів та спеціальних лійок на стабільність потоку
Стандартна душова лійка пропускає 20–25 літрів води на хвилину. Жоден побутовий проточний нагрівач води не впорається з таким об’ємом. Щоб уникнути просідання температури, необхідно використовувати комплектний водозберігаючий аератор для змішувача або спеціальні душові лійки з обмеженням протоку на рівні 8–12 л/хв.
Продуктивність та Delta T (Δt): скільки літрів води ви отримаєте?
Як сезонна температура вхідної води впливає на комфорт
Ефективність системи визначається поняттям дельта температур (Δt) — різницею між температурою води на вході та виході. Влітку магістральна вода прогрівається до +15°C, і для досягнення комфортних +38°C потрібна Δt = 23°C. Взимку вода охолоджується до +5°C, відповідно, приладу потрібно забезпечити Δt = 33°C. Саме тому взимку слабкий водонагрівач на кран змушує користувача мінімізувати напір до тонкої цівки.
Розрахунок об’єму для кухні, душу та кількох точок одночасно
Для точного розуміння продуктивності використовується інженерна формула: V = (W × 14.3) / Δt, де V — об’єм рідини (л/хв), а W — потужність (кВт).
| Потужність (кВт) | Δt = 25°C (Літо, комфортний душ) | Δt = 35°C (Зима, комфортний душ) | Цільове призначення |
|---|---|---|---|
| 5 кВт | 2.8 л/хв | 2.0 л/хв | Рукомийник, кран з підігрівом води |
| 12 кВт | 6.8 л/хв | 4.9 л/хв | Кухонна мийка, літній душ |
| 21 кВт | 12.0 л/хв | 8.5 л/хв | Повноцінна ванна кімната |
Захист від накипу та технічне обслуговування
Жорсткість води та вибір теплообмінника (мідь vs нержавійка)
Вода з високою концентрацією карбонату кальцію — головний ворог теплотехніки. Для жорсткої води системи з технологією неізольованої спіралі безальтернативні. Якщо ж обрано класичний ТЕНовий нагрівач води, мідна колба має кращу теплопровідність, ніж нержавійка, але більш схильна до корозії в агресивному середовищі без належного обслуговування. Захисний термостат в обох випадках відключить живлення при критичному перегріві, якщо накип блокуватиме тепловіддачу.
Фільтрація на вході: захист датчика протоку від забруднень
Сучасна автоматика покладається на електромагнітний датчик протоку (турбінку з датчиком Холла). Дрібний пісок або іржа здатні заклинити цей механізм, через що теплообмінник не увімкнеться або, що гірше, не вимкнеться після закриття крана. Якісний фільтр грубої очистки на 100 мікрон перед входом у прилад є обов’язковою вимогою для збереження гарантії.
Поширені помилки при монтажі проточних систем
- Ігнорування консервації на зиму: На дачах вода, що залишилася у лабіринтах IES-спіралі, при замерзанні розриває полімерні канали. Необхідна пневматична продувка компресором (через золотник Шредера), а не просто злив самопливом.
- Встановлення запірної арматури на виході безнапірного приладу: Спроба інтегрувати простий кран з підігрівом у закриту напірну мережу гарантовано призведе до розриву пластикової колби.
- Паралельне підключення потужних приладів без реле пріоритету: Одночасний запуск нагрівача на 18 кВт та електричного котла здатен вибити ввідний автомат усього будинку.
Підбиваючи підсумки
Монтаж проточного водонагрівача не терпить компромісів. Щоб система працювала довго і безпечно, вибір приладу має базуватися виключно на точних розрахунках: пропускній здатності вашої проводки, наявності якісної захисної автоматики, тиску у водопроводі та необхідному об’ємі гарячої води.
